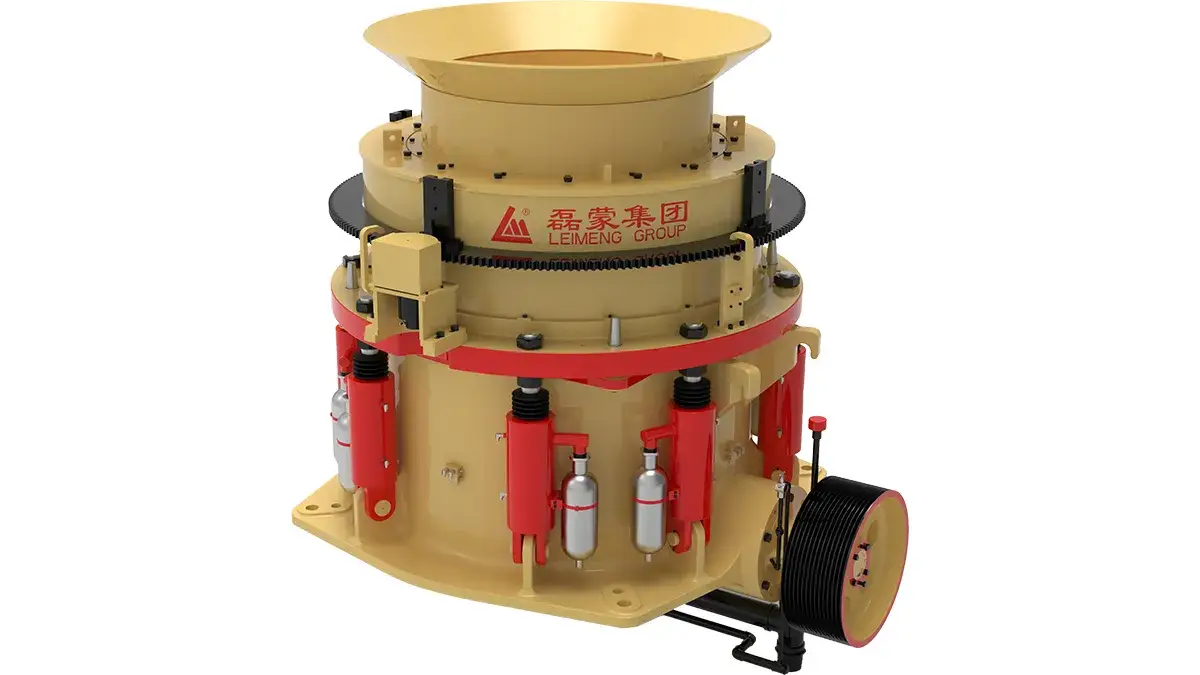

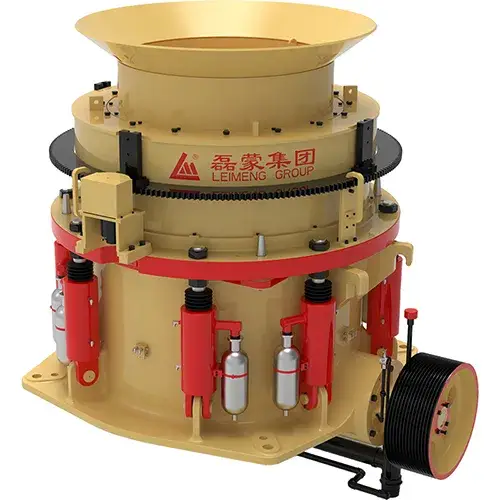

Серия H(M)PY Конусная дробилка типа «Саймонс»
(Многоцилиндровая дробилка для третичного дробления)
Многoцилиндровая конусная дробилка Symons серии H(M)PY оснащена гидравлической системой защиты от недробимых включений, гидроцилиндрами фиксации и системой автоматической регулировки разгрузочной щели. Такая структура поддерживает автоматическую фиксацию, очистку камеры дробления и сокращает время переналадки и простоев. Данное дробильное оборудование широко применяется в горнодобывающей промышленности, металлургии, производстве песка и щебня, а также в цементной отрасли. Подходит для среднего, средне-мелкого и мелкого дробления различных руд и неметаллических материалов – от черных и цветных руд до известняка и базальта. Особенно эффективно в процессах мелкого и сверхмелкого дробления
Обрабатываемые материалы
- Металлические руды

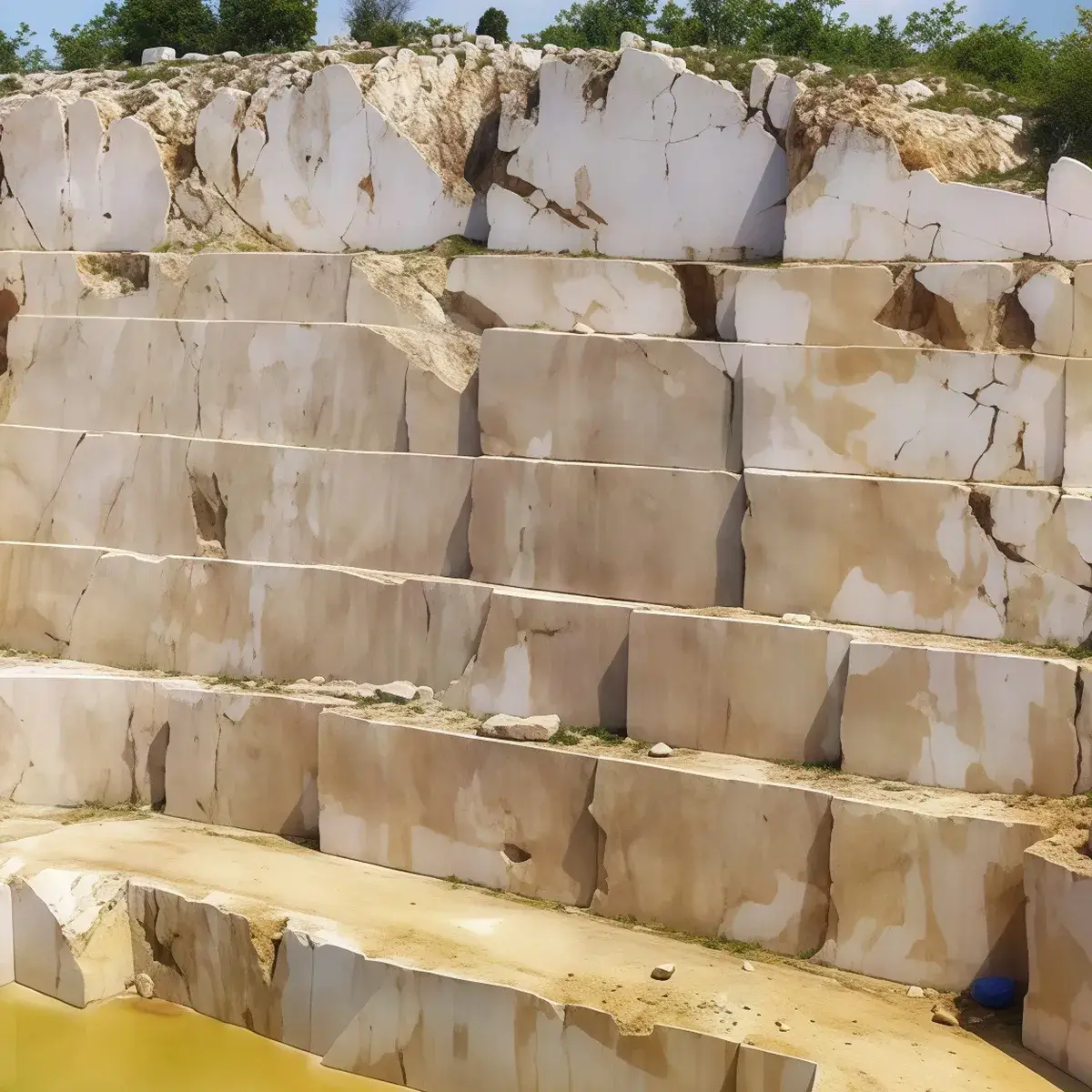

- Нерудные полезные ископаемые
Особенности
- Цельнолитая конструкция повышенной прочности увеличивает максимальную жесткость и срок службы данной дробильной установки.
- Гидромотор поддерживает дистанционную, непрерывную и точную регулировку разгрузочной щели, точно адаптируя конусную дробилку к условиям работы.
- Использует принцип слоистого дробления для оптимизации производительности, снижения износа футеровок и получения высококачественного кубовидного продукта с оптимизированным выходом мелких фракций.
- Точная обработка посадочных поверхностей позволяет устанавливать мантии и чаши без заливки компаунда, сокращая время обслуживания конусной дробилки и снижая затраты на обслуживание.
- Регулировочная втулка фиксируется несколькими компактными гидроцилиндрами, равномерно распределяя усилие зажима.
- Сочетание лабиринтных и сферических плавающих уплотнений защищает внутренние компоненты от пыли и увеличивает срок службы масла.
- Гидравлическая система позволяет безопасно удалять недробимые материалы и минимизировать простои оборудования.
- Использует спирально-конические зубчатые передачи для высокой нагрузочной способности, тихой работы и плавной передачи мощности.
- Конусная дробилка типа «Саймонс» серии H(M)PY оснащена автоматизированной интеллектуальной системой управления в сочетании с интегрированной системой смазки, обеспечивающей мониторинг состояния в реальном времени и оптимизированную производительность.

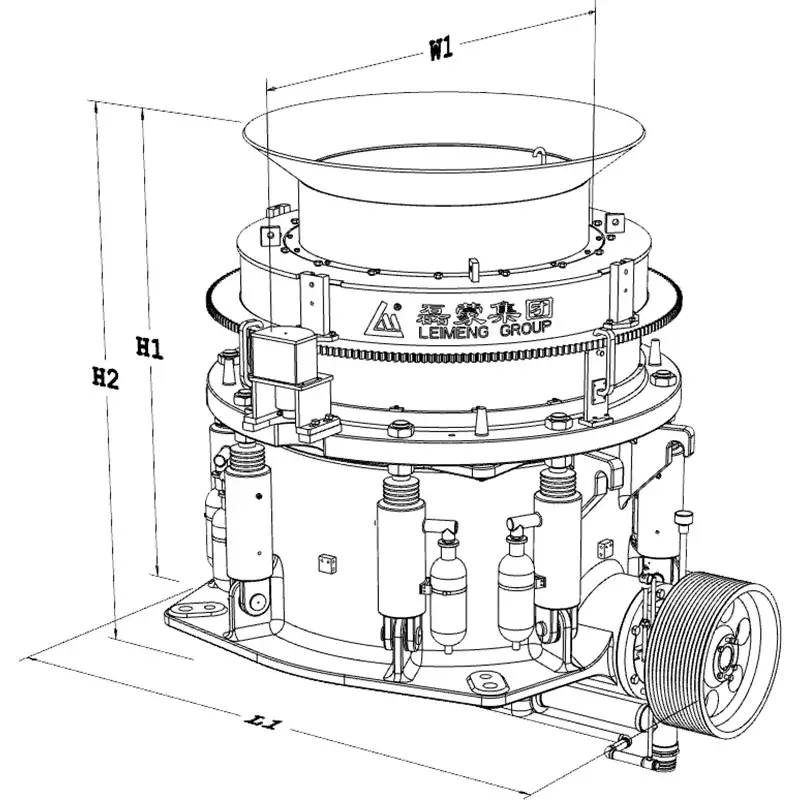

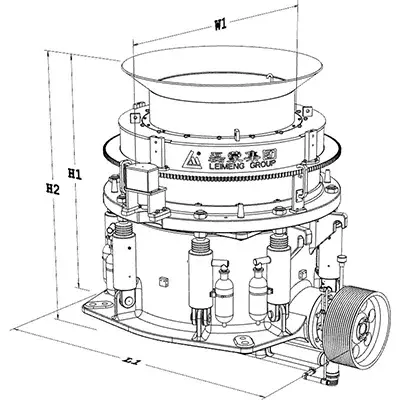

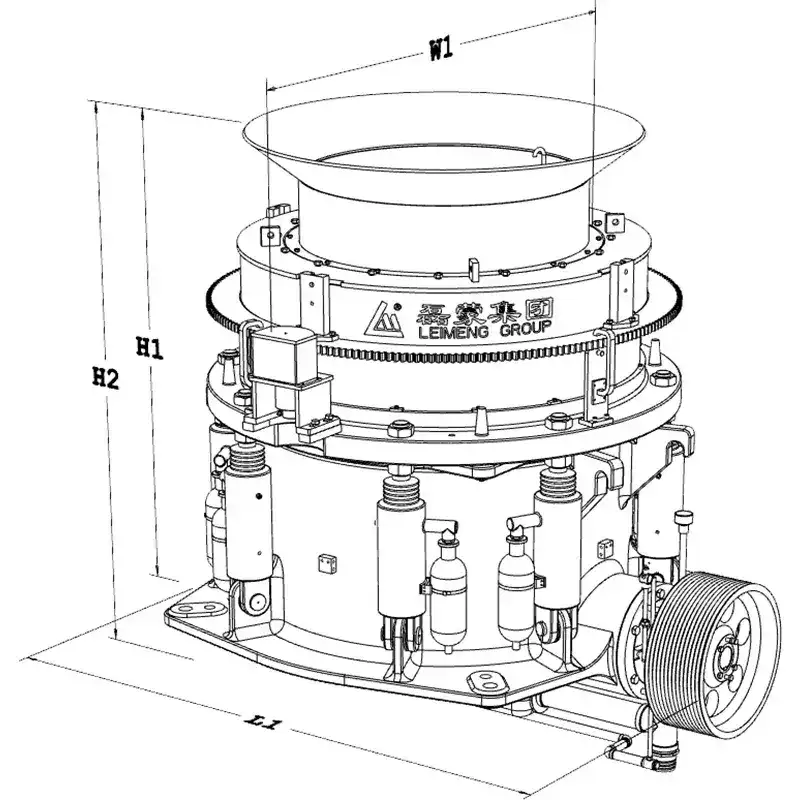

Габариты
| Модель | Длина L1 (мм) | Ширина W1 (мм) | Высота H1 (мм) | Высота H2 (мм) |
| |
2180 | 2110 | 1875 | 2500 |
| |
2520 | 2350 | 2210 | 2910 |
| |
2850 | 2500 | 2390 | 3010 |
| |
3300 | 3080 | 2400 | 3250 |
| |
4000 | 3600 | 3310 | 4350 |
| |
4000 | 3600 | 3310 | 4350 |
| |
4805 | 3900 | 3870 | 4540 |
| |
5000 | 4700 | 5050 | 5790 |
Технические характеристики
| Модель | |
|
|
|
|
|
|
|
| Макс. размер загружаемого материала (мм) | 185 | 230 | 300 | 330 | 350 | 356 | 360 | 360 |
| Размер материала на выходе (мм) | 13 | 13 | 13 | 16 | 16 | 9 | 13 | 10 |
| Производительность (т/ч) | 120-250 | 150-440 | 185-630 | 280-790 | 385-1200 | 341-1440 | 615-2420 | 590-3025 |
| Мощность привода (кВт) | 160 | 220 | 315 | 400 | 630 | 710 | 800 | 900 |

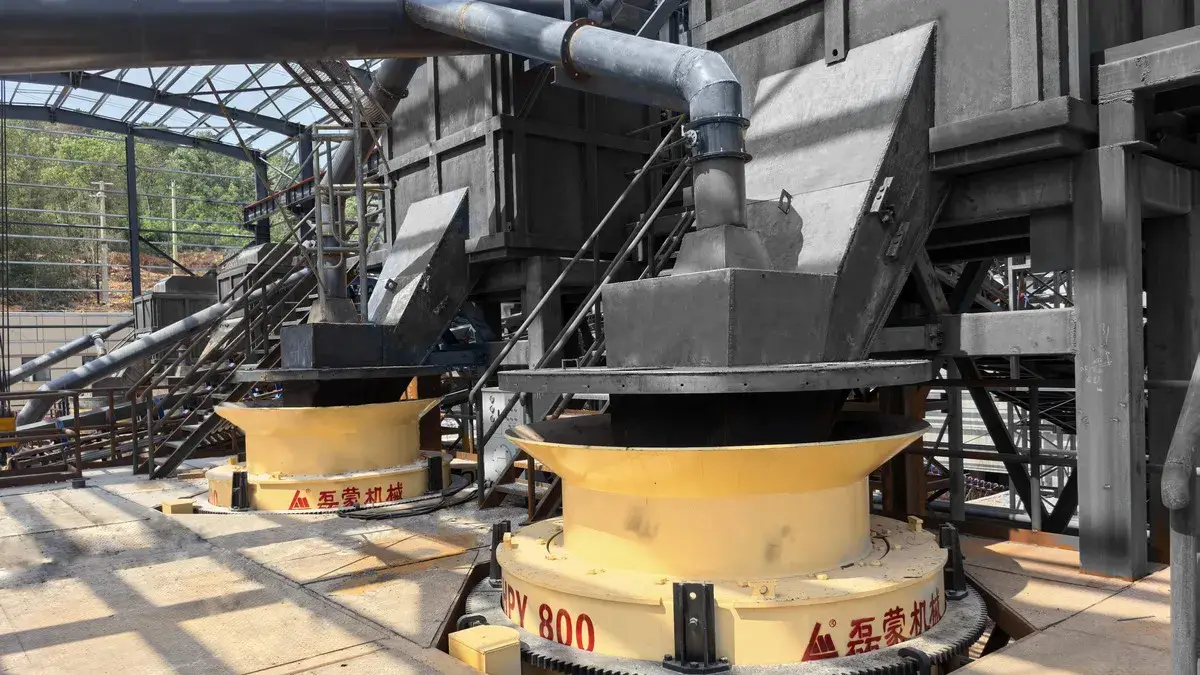

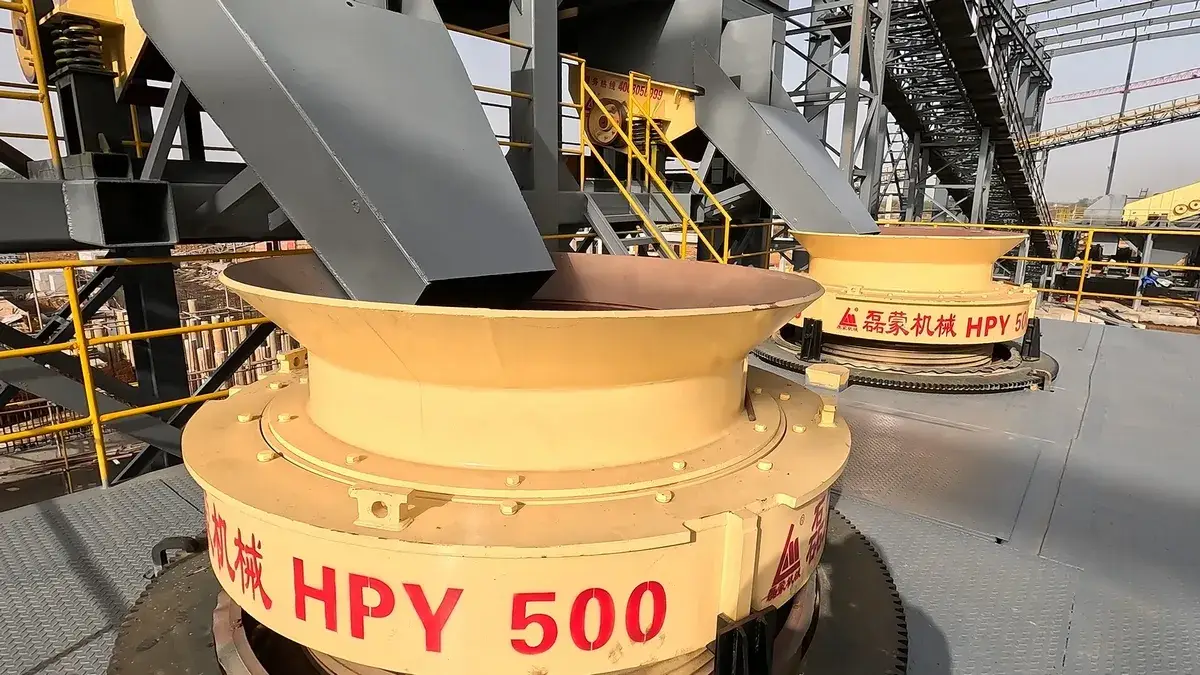

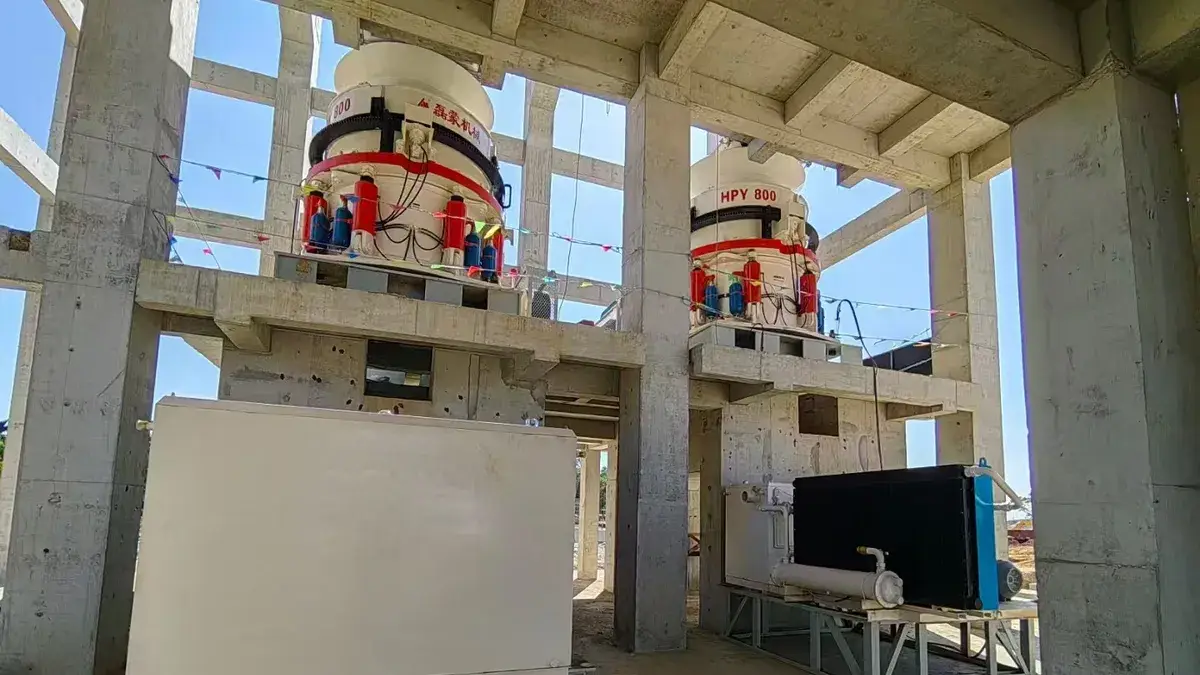

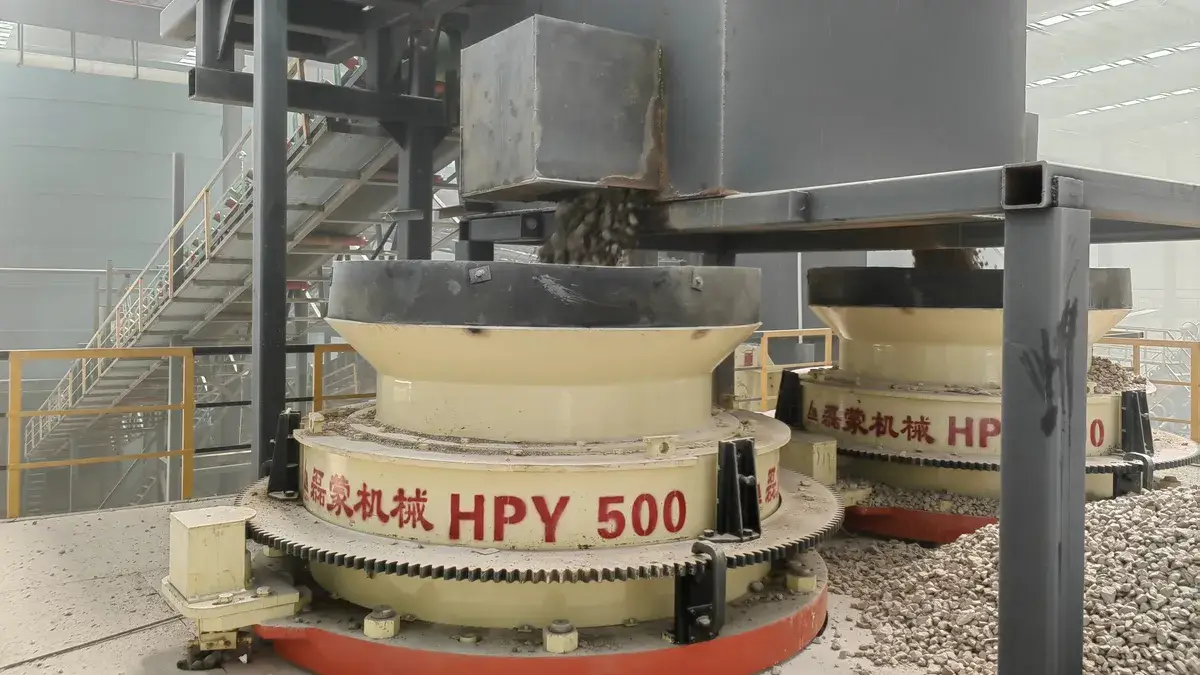

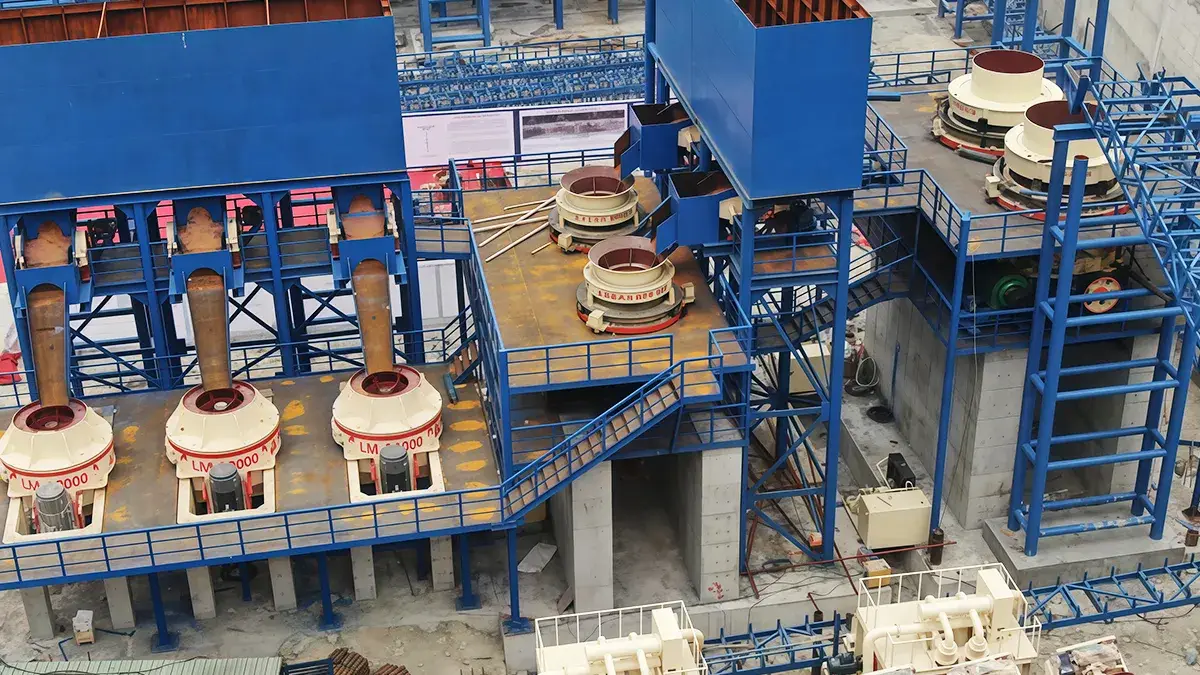

Проекты

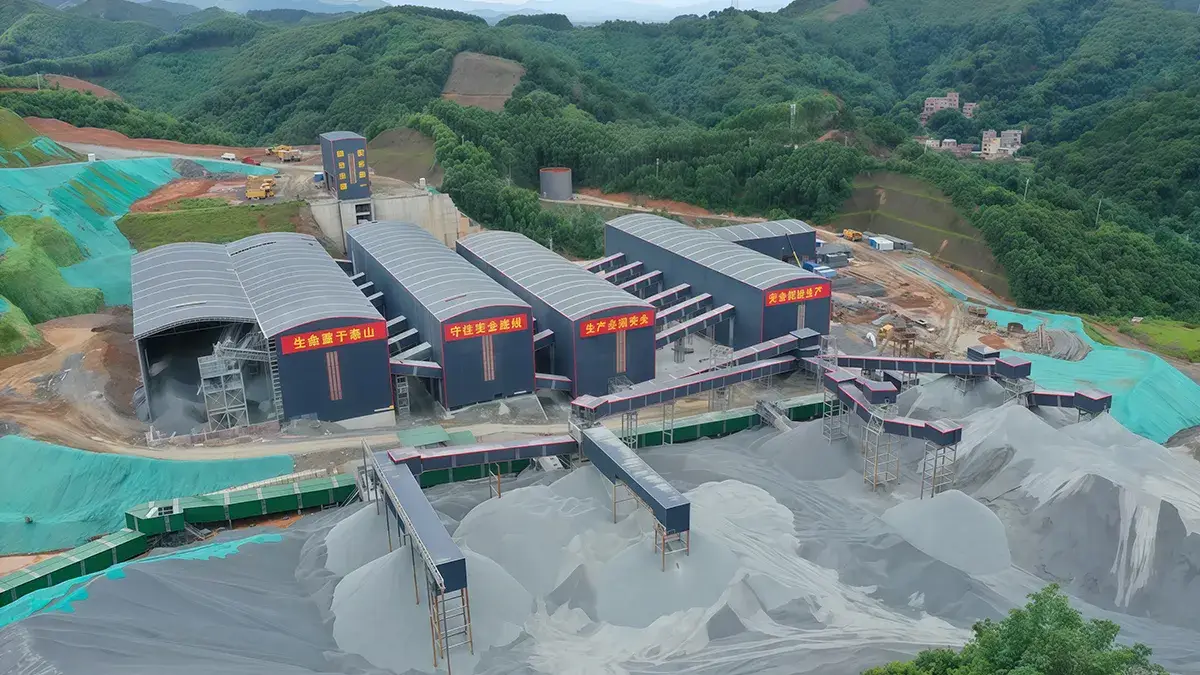

Дробильно-сортировочный комплекс 7 500 000 т/год в г. Хэнъянь, пров. Хунань

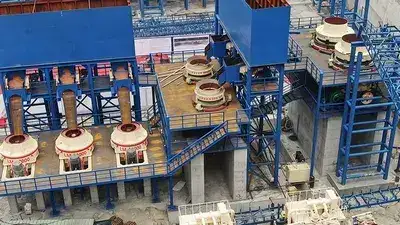

Комплексный EPC-проект дробильно-сортировочного комплекса в уезде Вэньчуань, пров. Сычуань
Дробильно-сортировочный комплекс 7 000 000 т/год в г. Цзинмэнь, пров. Хубэй
Проект дробильно-сортировочного комплекса для компании Juwuxing в г. Цзиньмэнь, пров. Хубэй
Проект дробильно-сортировочного комплекса 15 000 000 т/год инвест. группы в г. Учжоу, пров. Гуанси
Проект дробильно-сортировочного комплекса для компании China Gezhouba Group в г. Динъань, пров. Хайнань
