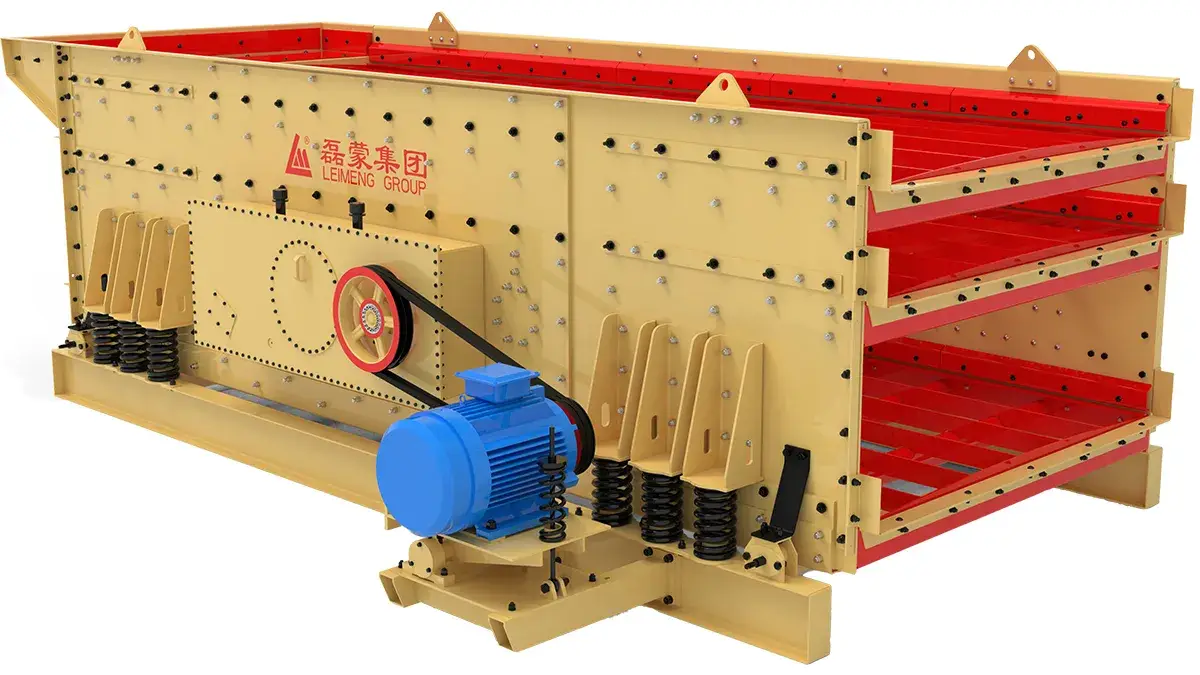

Серия ZTS Вибрационный грохот
(Трехосный эллиптический грохот)
Виброгрохот серии ZTS представляет собой высокоэффективное оборудование с новейшей конструкцией сит. В конструкции используется цилиндрический эксцентриковый вал вибровозбудителя, а амплитуда колебаний может гибко регулироваться. Грохот специально разработан для линий производства заполнителей и также применяется для классификации и сортировки материалов в горнодобывающей промышленности, углеобогащении, переработке полезных ископаемых, строительных материалах, энергетике и химической промышленности.
- Металлические руды
- Нерудные полезные ископаемые
Возбуждающая сила, создаваемая вибрационными двигателями, приводит короб грохота в высокочастотное движение по заданной траектории. Материал перемещается по поверхности сита с перекатыванием или поступательным движением. Разделение по фракциям осуществляется за счет различий в вероятности прохождения частиц через отверстия сит. Оборудование относится к категории вибрационных установок для сортировки и классификации материалов.

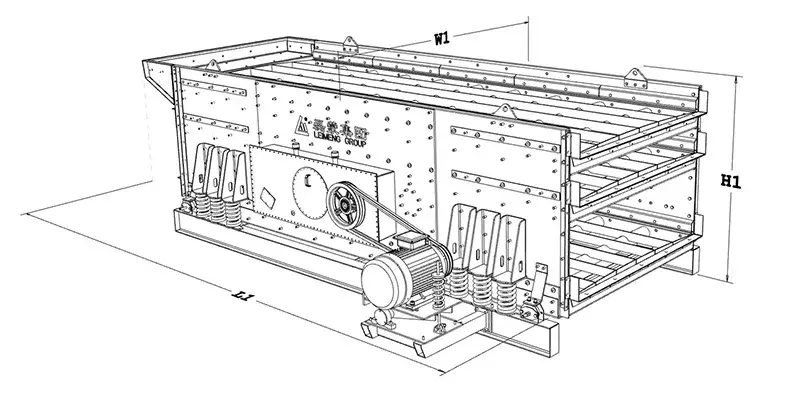

| Модель | Длина L1 (мм) | Ширина W1 (мм) | Высота H1 (мм) |
| |
5870 | 2360 | 1470 |
| |
6870 | 2860 | 1565 |
| |
6870 | 3060 | 1565 |
| |
6870 | 3260 | 1565 |
| |
5870 | 2360 | 1870 |
| |
6870 | 2860 | 2010 |
| |
6870 | 3060 | 2010 |
| |
6870 | 3260 | 2010 |
| |
6870 | 2860 | 2300 |
| Модель | Кол-во сеток | Размер сетки (мм) | Макс. размер загружаемого материала (мм) | Частота вибрации (об/мин) | Двойная амплитуда (мм) | Угол наклона (°) | Производительность (т/ч) | Мощность привода (кВт) |
| 2 | 1500×5000 | 120 | 680 | 12-15 | 0-5 | 75-300 | 18.5 | |
| 2 | 2000×6000 | 120 | 680 | 12-15 | 0-5 | 100-400 | 22 | |
| 2 | 2200×6000 | 150 | 680 | 12-15 | 0-5 | 110-440 | 30 | |
| 2 | 2400×6000 | 150 | 680 | 12-15 | 0-5 | 120-480 | 30 | |
| 3 | 1500×5000 | 120 | 680 | 12-15 | 0-5 | 70-270 | 22 | |
| 3 | 2000×6000 | 120 | 680 | 12-15 | 0-5 | 90-360 | 37 | |
| 3 | 2200×6000 | 150 | 680 | 12-15 | 0-5 | 100-390 | 37 | |
| 3 | 2400×6000 | 150 | 680 | 12-15 | 0-5 | 110-430 | 37 | |
| 4 | 2000×6000 | 150 | 680 | 12-15 | 0-5 | 100-400 | 37 |

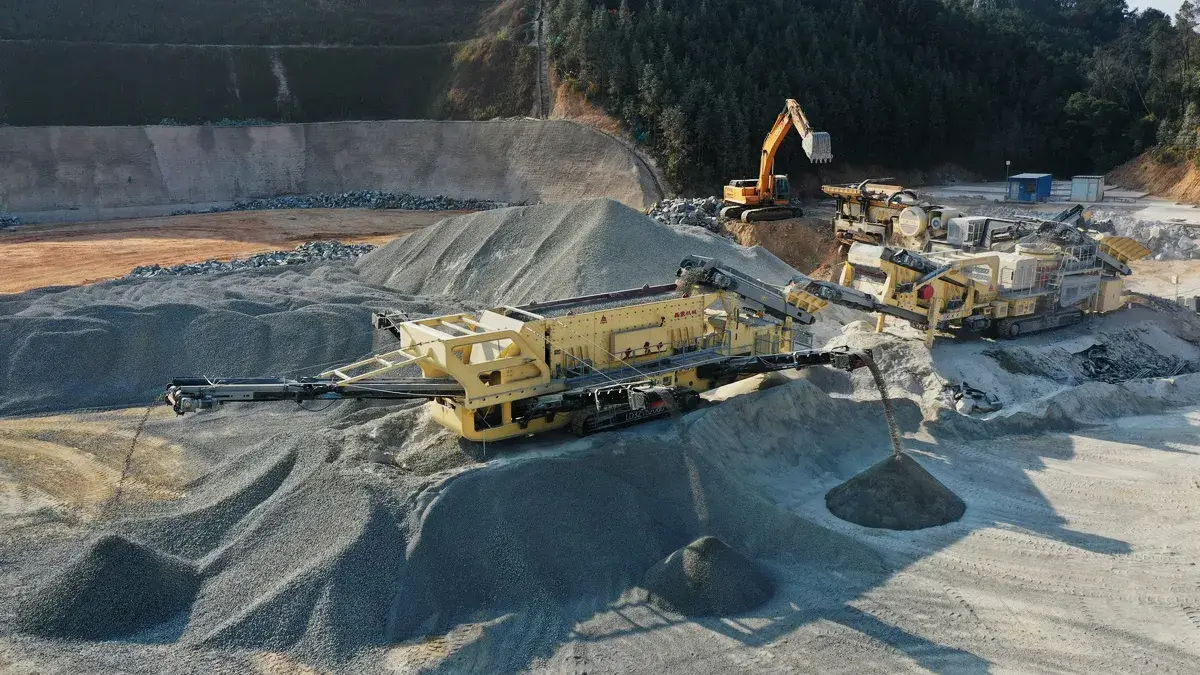

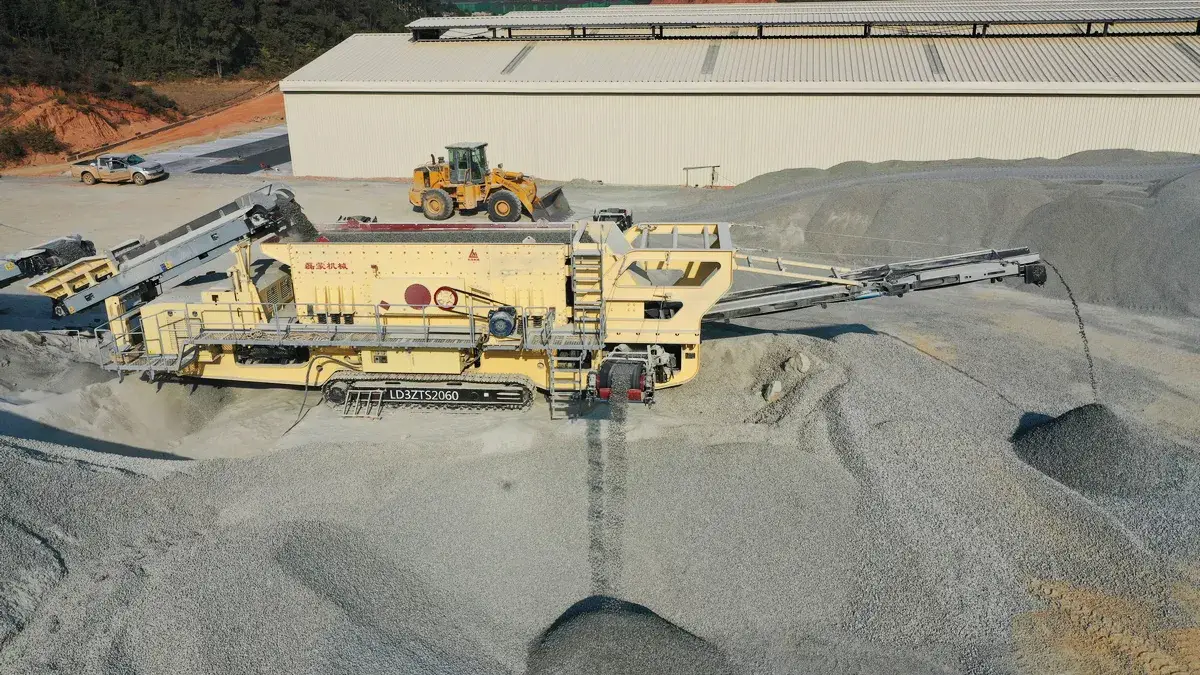

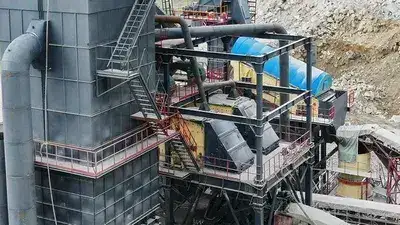

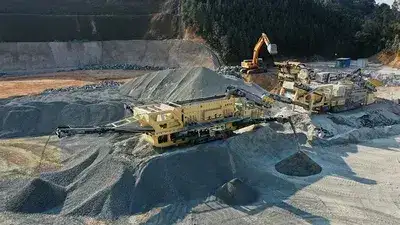

Вибрационный грохот для проекта мобильного дробильно-сортировочного комплекса в г. Хэчжоу, пров. Гуанси
